"모델이 수렴하지 않아요."
새벽 2시, 주니어 엔지니어가 울상으로 가져온 로그를 보면 십중팔구 모델의 문제가 아닙니다. 데이터 자체가 쓰레기(Garbage)인 경우가 태반입니다. 특히 뇌파(EEG) 같은 생체 신호 처리 분야에서 이런 현상은 극심합니다. 마이크로볼트(µV) 단위의 신호를 다루면서 하드웨어 스펙은 무시하고, 파이썬 라이브러리만 import 하면 해결될 거라 믿는 안일함이 프로젝트를 망칩니다.
오늘은 오픈소스 하드웨어 진영에서 꽤 흥미로운 물건이 나와 분석해보고자 합니다. ESP32와 TI의 ADS1299를 결합한 8채널 BCI 보드(Cerelog ESP-EEG)입니다. 이 하드웨어의 설계 철학을 뜯어보면, 왜 당신의 신호 처리가 실패했는지 그 이유가 보일 겁니다.
1. 배경: '가짜' 신호의 범람
최근 뉴럴링크(Neuralink) 등의 이슈로 BCI(Brain-Computer Interface)에 대한 관심이 뜨겁습니다. 깃허브에는 뇌파를 분석하겠다는 트랜스포머 기반 모델들이 쏟아집니다. 하지만 정작 데이터를 수집하는 프론트엔드(Analog Front-End) 단에 대한 이해는 처참한 수준입니다.
대부분의 저가형 EEG 센서나 DIY 키트는 겉보기에 그럴싸한 파형을 보여줍니다. 하지만 그중 절반 이상은 당신의 뇌파가 아니라, 벽면 콘센트에서 타고 들어오는 60Hz 전원 노이즈거나 움직임에 의한 아티팩트(Artifact)입니다.
2. 문제점: Open-Loop 방식의 한계
시중에 풀린 많은 소비자용 EEG 장비들이 범하는 치명적인 실수는 '접지(Ground)'를 대충 처리한다는 점입니다.
- 수동적 접지(Passive Ground)의 한계: 많은 장비가 바이어스(Bias) 핀을 단순히 전원 레일의 평균값으로 설정하여 접지처럼 씁니다. 이를 'Open-loop' 방식이라 합니다.
- 결과: 외부 전자기 간섭에 무방비합니다. 공통 모드 노이즈(Common Mode Noise)를 제거하지 못해, 50/60Hz 험(Hum) 노이즈가 신호를 덮어버립니다.
- 데이터 오염: 이런 데이터로 학습을 시키면, 모델은 뇌파 패턴을 배우는 게 아니라 전력선 주파수의 노이즈 패턴을 학습하게 됩니다. 결국 Latency는 늘어지고 정확도는 바닥을 칩니다.
3. 해결방안: True Closed-Loop Active Bias
이번에 공개된 Cerelog ESP-EEG 보드가 주목받는 이유는 ADS1299 칩셋의 기능을 제대로 활용하여 하드웨어 레벨에서 노이즈를 억제했기 때문입니다.
3.1. 하드웨어 아키텍처 (Closed-Loop Bias)

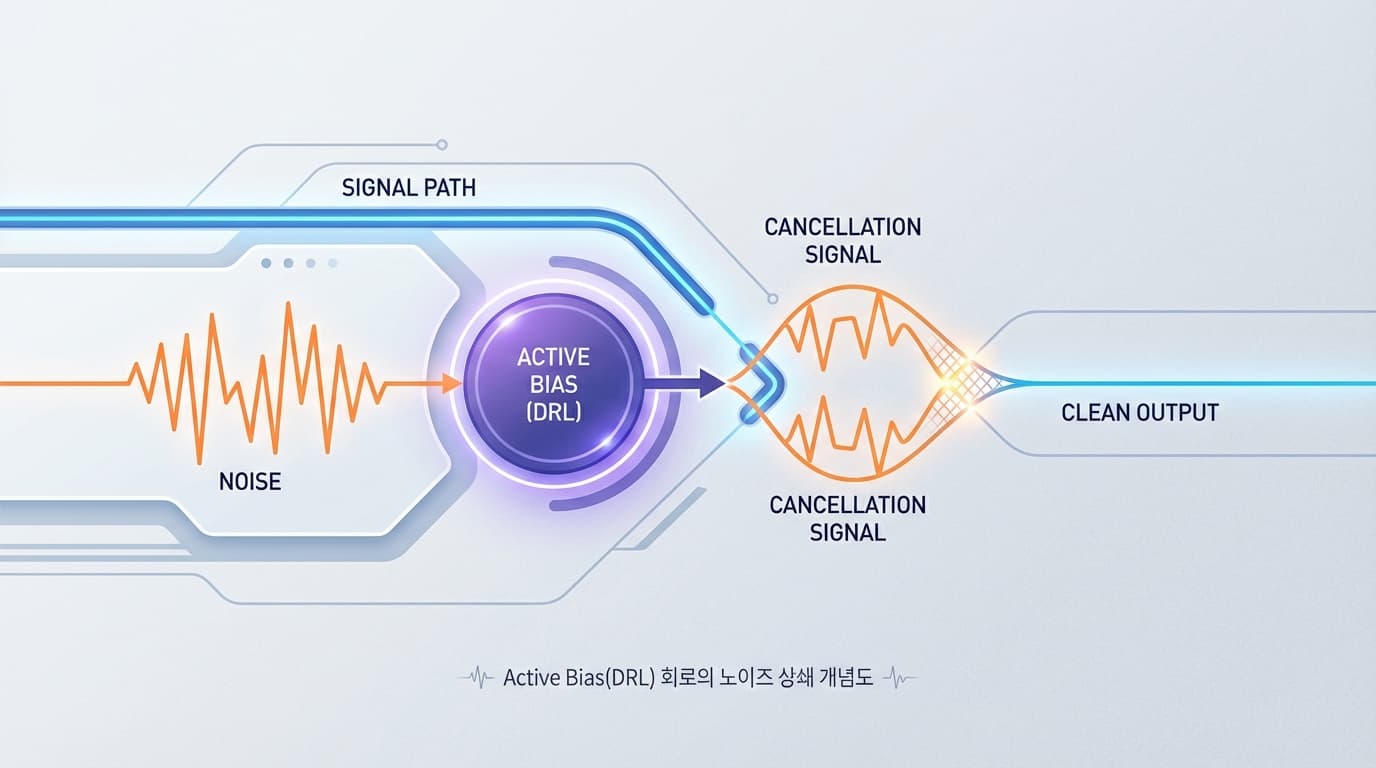

이 보드는 'Drive Right Leg (DRL)' 회로를 정석대로 구현했습니다.
- 작동 원리: 신체에서 측정된 공통 모드 신호를 감지한 뒤, 이를 반전(Invert)시켜 다시 신체로 능동적으로 흘려보냅니다(Active Driving).
- 효과: 노이즈가 서로 상쇄(Cancellation)됩니다. 소프트웨어 필터링으로 깎아내기 전에, 아날로그 단에서 이미 깨끗한 신호를 확보하는 것입니다. 이는 SNR(신호 대 잡음비)을 비약적으로 높여줍니다.
3.2. 데이터 파이프라인 최적화
하드웨어가 좋아도 데이터를 받는 쪽이 엉망이면 소용없습니다. 이 보드는 연구용 표준 프로토콜을 지원하여 엔지니어링 효율을 극대화했습니다.
| 기능 | 설명 | 비고 | | :--- | :--- | :--- | | **ADC** | TI ADS1299 (24-bit) | 연구 등급(Research Grade) 정밀도 | | **MCU** | ESP32-WROOM-DA | 듀얼 코어, WiFi/BT 통신 담당 | | **Protocol** | Lab Streaming Layer (LSL) | MATLAB, Python 등과 실시간 동기화 | | **API** | Brainflow 지원 | 복잡한 DSP 처리를 API 호출로 해결 |
3.3. 치명적 주의사항 (Safety Constraint)
이 부분이 가장 중요합니다. 이 보드는 비절연(Non-isolated) 장치입니다.
- 절대 금기: 벽면 콘센트에 연결된 데스크탑 PC에 USB를 꽂고 전극을 몸에 붙이지 마십시오.
- 이유: 메인 전원 서지 발생 시 감전 위험이 있으며, 접지 루프(Ground Loop)로 인해 신호가 다 망가집니다.
- 해결: 반드시 배터리로 구동되는 노트북에서만 사용해야 합니다. 이건 선택이 아니라 생존 문제입니다.
4. 기대효과
이런 하드웨어 구성을 갖췄을 때 얻을 수 있는 이점은 명확합니다.
- 데이터 신뢰성 확보: 노이즈 플로어가 낮아지므로, 후처리(Post-processing) 알고리즘이 훨씬 가벼워집니다. 이는 전체 시스템의 Latency 감소로 이어집니다.
- 비용 효율성(TCO): 수천만 원대 의료 장비에 들어가는 ADS1299 칩셋을 활용하면서도, 오픈소스 설계를 통해 수십만 원대 BOM(자재명세서)으로 연구 환경을 구축할 수 있습니다.
- 확장성: LSL 프로토콜 지원으로 기존의 신경과학 소프트웨어 생태계(OpenBCI GUI 등)에 즉시 통합 가능합니다.
결론
AI 엔지니어라고 해서 모니터 속의 텐서(Tensor)만 바라보지 마십시오. 물리 계층(Physical Layer)에서 신호가 어떻게 들어오는지 이해하지 못하면, 당신이 만드는 모델은 사상누각입니다.
Cerelog ESP-EEG는 완벽한 제품이라기보다, "기본을 지킨" 하드웨어입니다. Active Bias가 뭔지, 왜 접지 루프를 피해야 하는지 고민해 본 사람에게는 최고의 장난감이 될 것이고, 그저 코드만 복사해 넣으려는 사람에게는 감전 위험이 있는 위험한 기판일 뿐입니다.
질문이 있다면 커밋 로그부터 확인하고 오세요. 하드웨어 스키매틱(Schematic)을 볼 줄 아는 개발자는 언제나 환영입니다.
